Инструкция по контролю качества холоднотянутых труб из стали ST52 254*20 мм
2026-08-03
Сталь ST52 — это низколегированная высокопрочная конструкционная сталь с хорошей пластичностью, свариваемостью и устойчивостью к давлению. Она широко используется в механических конструкциях, гидравлических цилиндрах, трубопроводах высокого давления и других областях применения со строгими требованиями к внутреннему качеству. Данный контроль посвящен холоднотянутым бесшовным стальным трубам из стали ST52 размером 254 мм × 20 мм и длиной 11 метров. Целью контроля является выявление внутренних дефектов, таких как расслоение, трещины, шлаковые включения и пористость, которые могут возникать в процессе холодной вытяжки.

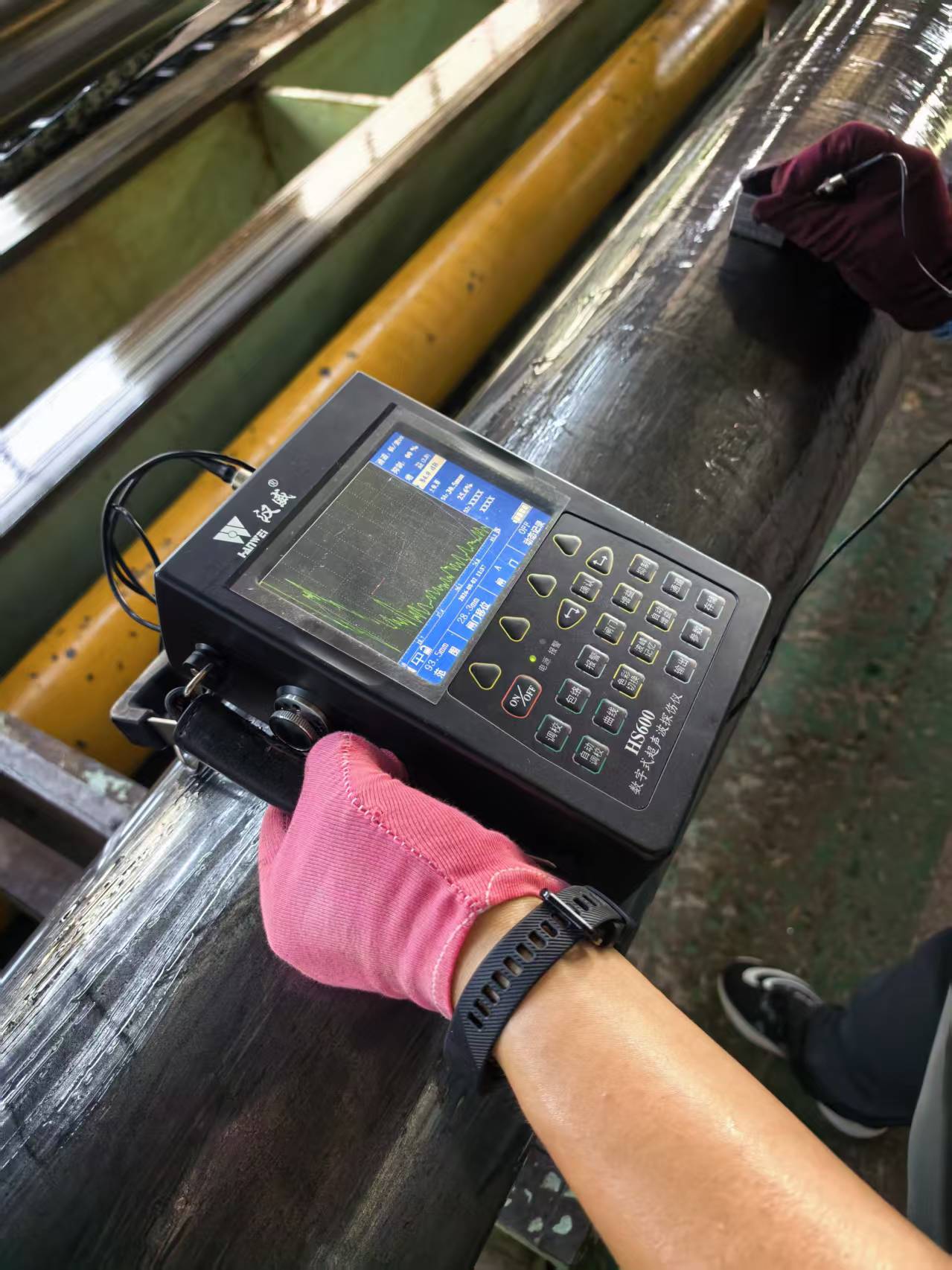

Используется ультразвуковой контроль в соответствии с требованиями GB/T 5777-2008 «Метод ультразвукового контроля бесшовных стальных труб». Используется цифровой ультразвуковой дефектоскоп с датчиком угла фокусировки 5 МГц. Калибровка чувствительности выполняется с использованием контрольного блока из того же материала и с теми же характеристиками, что и проверяемая труба, чтобы гарантировать соответствие возможностей обнаружения дефектов требованиям.
Область контроля охватывает всю внутреннюю и внешнюю стенки, а также всю толщину стенки холоднотянутой трубы. Во время контроля зонд перемещается с равномерной скоростью вдоль осевого направления стальной трубы, выполняя полное круговое сканирование со скоростью не более 150 мм/с, чтобы исключить слепые зоны. Критерии контроля: не допускаются непрерывные дефекты с эквивалентным диаметром более φ3 мм; эквивалентный диаметр единичного рассеянного дефекта не должен превышать φ5 мм; места, где амплитуда отражения дефекта превышает линию оценки, должны быть отмечены, а местоположение, размер и распределение дефекта должны быть зафиксированы.
Всего было проверено 30 холоднотянутых труб. Все проверенные трубы соответствовали проектным и эксплуатационным требованиям, а результаты контроля были удовлетворительными. После выдачи официального отчета об обнаружении дефектов они были допущены к складированию и отгрузке.
